صمام ثلاثي
الصمام الثلاثي هو مضخم الكتروني اخترعه لي دي فورست سنة 1908 م و قام بتصميم أول صمام ثلاثي و هو الصمام الترميوني (أوديون) و يتكون الصمام من ثلاثة عناصر العنصر الأول و هو المصعد و العنصر الثاني هو المهبط إضافة لشبكة حاكمة تتحكم في شدة التيار بواسطة تقنين تدفق الإلكترونات من المهبط إلى المصعد ، فبسبب حساسية الشبكة و بسبب قربها من المهبط يمكنها إضعاف تأثير المصعد على المهبط عن طريق ترشيد عدد الإكترونات التي تمر
طريقة عمل الصمام الثلاثي
تعتمد طريقة عمل الصمام الثلاثي على طريقة عمل ثنائي الاقطاب (دايود ) حيث تتوجة الإلكترونات الصادرة من الفتيل (المهبط cathode ) وتنجذب إلى المصعد مكونة تيارا كهربائي . وعند توصيل العضو الثالث في هذا النظام وهو الشبكة بشحنة سالبة ، فتعمل على رد بعضا من الإلكترونات ومنع وصولها إلى المصعد anode . وكلما زادت الشحنة السالبة على شبكة التحكم (grid) كلما قل التيار المار بين المهبط والمصعد . وإذا قمنا بتوصيل الشبكة بتيار متردد ، ينشأ عنه تيار على المصعد أشد وأكبر من التيار الموصول بالشبكة ويكون له نفس الطور .أي أن الصمام الثلاثي يعمل كمكبر للتيار الكهربائي .
مواصفات الصمام الثلاثي

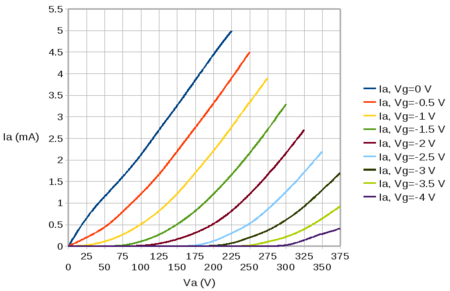

يبين الرسم البياني المقابي مواصفات عمل الصمام الثلاثي حيث يبين العلاقة fين زيادة التيار (محور ص الرأسي Ia) بزيادة الجهد الموجب الموصول بالمصعد (المحور س الأفقي Va ) . وهي تبين زبدة تيار المصعد بزيادة الجهد الموجب عليه . وقد أجريت تلك التجربة عند توصيل الشبكة بجهود مختلفة تبدأ من Vg =0 فولت إلى Vg =-4 فولت وكل جهد للشبكة ينتج خطا على الرسم البياني .
وبناء على تلك المواصفات يمكن اختيار نقطة العمل . فإذا اخترنا جهد المصعد Va=200 V ، وتيارا مستمرا ذو جهد -1 V على الشبكة ،- وهذا يتوافق مع المنحني الأصفر في الرسم - يمكننا معرفة أن تيار المصعد عند التشغيل سيبلغ 2.25 mA مللي أمبير . وتسمي تلك النقطة على منحني المواصفات بنقطة التشغيل أو نقطة العمل .
تكبير الجهد في الصمام الثلاثي
يوصل المصعد عادة بمقاومة بينه وبين مصدر للجهد الموجب . فإذا اخترنا مقاومة قدرها Ra=10000 أوم جعهد المصعد 200 فولت ، و تيار المصعد Ia=2.25 mA مللي أمبير ، يحدث انهباطا في الجهد قدره :
VRa=Ia*Ra=22.5 V
وعندما نغير جهد الشبكة بين -0.5 فولت و -1.5 فولت (مقدار التغير 1 فولت ) يتغير تبعا تيار المصعد من 1.2 إلى 3.3 (mA) مللي أمبير (قارن المنحني في رسم المواصفات البياني ) . وبالتالى يحدث هبوطا في جهد المصعد قدره 12 إلى 33 فولت بسبب وجود المقاومة (الفرق هنا 21 فولت ).
وكما نرى عندما يتغير جهد الشبكة من -5و0 إلى -5و1 فولت ويهبط جهد مقاومة المصعد من 12 إلى 33 فولت نجد حدوث تكبير للإشارة (الجهد) الموصولة بالشبكة . ويبلغ معامل التكبير في هذه الحالة 21 ، وهو سعة تغير جهد المصعد مقسومة على سعة تغير جهد الشبكة .
